做注塑模具行業有時難免會遇上不懂產品結構跟模具的客戶，有些產品看起來挺簡單的，但注塑模具要做出來能夠合理的出模，生產就不一定那么簡單了。這樣的產品模具報價就是件頭疼的事，得耐心的跟客戶講解。不然人家還得以為你在坑人,下面就用我們前段時間開的一套模具來舉個例子。

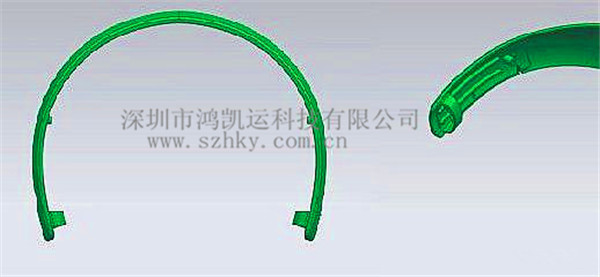

    產品:耳機夾

    材料:PC

    穴數:1X1

    產品特點:形狀簡單,結構復雜盡量減少夾線。

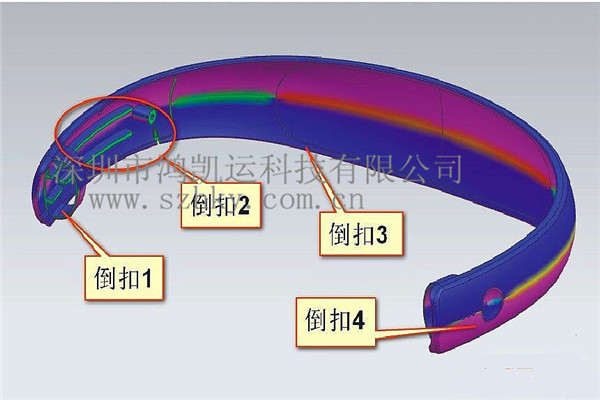

1、首先進行斜率分析,從圖1可以看出此模具有4個倒扣。

                           圖1

2、從圖2可以看出這套模具還有3個倒扣,合起來一共是共7個倒扣。

                           圖2

3、通過厚度分析,可以得了產品基本壁厚為2.3mm。

                           圖3

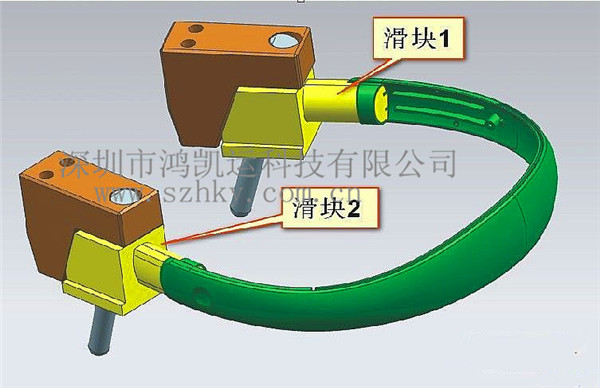

4、確立出倒扣1與倒扣6處做兩個小滑塊(滑塊1與滑塊2)。

                           圖4

5、倒扣2與倒扣5處是處在產品內部,所以只能做成內滑塊,模架加承板,二次頂出。

                           圖5

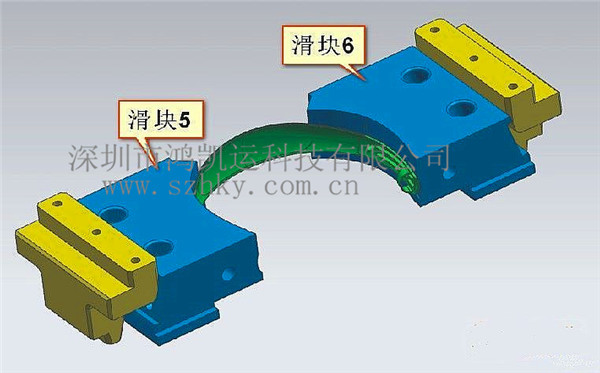

6、倒扣4與倒扣7確定用滑塊5與滑塊6出模。

                           圖6

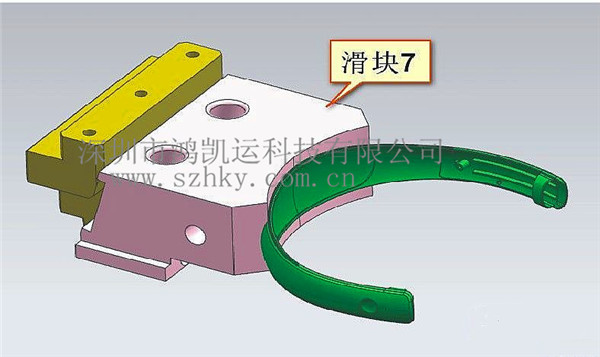

7、滑塊7處是沒有倒扣的,做成滑塊是為了滿足減少夾線的需求。

                           圖7

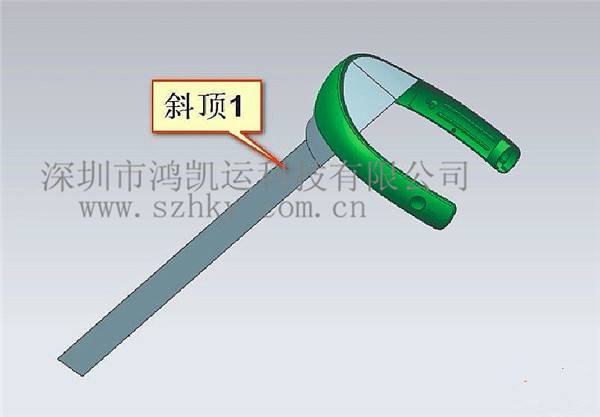

8、倒扣3處采用斜頂方式出模,由于四周都是滑塊,所以包夾力小，頂出就由這支斜頂承擔。

                           圖8

整體再來看一下這套模,得出結論如下：這是一個很簡單的產品,但結構并不簡單,總共采用了7個滑塊，一支斜頂。

                           圖9
